Представителна извадка от механични части, функционални печати и производствени концепции - моделирани в професионален CAD софтуер, отпечатани на Bambu Lab X1C.
01
Ролка за почистване на лента
Конвейер · Ролка
2025
02
Пластмасови зъбни колела
Задвижване · Обратно инженерство
2025
03
Скоби за транспортна линия
Конвейер · Обратно инженерство
2025
04
Корпус за външна електроника
Корпус · На открито
2025
05
Шарнирна модулна ръка
Механизъм · Модулен
2025
+4
Още в пълния архив
gallery.html
-
01 / 05 · Ролка

Ролка за
почистване на лента.

Износен оригинал от промишлен конвейер: счупен краен фланец, половината редове четки липсват. Премерихме, премоделирахме със шлицовия зъбен край, гнездата за лагерите и дванадесетте монтажни позиции като една PETG част. Първият принт пасна; партида резерви - на рафта в поддръжката.
Статус
Изпитано в реални условия
Ревизия
v2 / пресъздадено
Материал
PETG
Печат
Bambu X1C
● CAD дизайн
Пресъздадено в PETG
Original damaged OEM cleaning roller in hand Виж в галерията → Счупен оригинал Remade roller core printed in PETG, before bristles installed Виж в галерията → Отпечатана сърцевина Two finished rollers mounted on the conveyor frame in service Виж в галерията → Монтирано Eight finished belt cleaning rollers as a delivery batch Виж в галерията → Партида
PartForm · 2026
02 / 05 · Зъбно колело

Пластмасови
зъбни колела.

Задвижващо зъбно колело от производствена линия - оригиналът се счупи през главината. Премоделирано в CAD с оригиналния профил на зъбите и подсилен диск; отпечатано от PLA. Оттогава сме печатали много варианти на пластмасови зъбни колела за различни машини и модули.
Статус
В експлоатация
Ревизия
v2 / пресъздадено
Материал
PLA
Печат
Bambu X1C
● Счупен оригинал
Пресъздадено в PLA
PartForm · 2026
03 / 05 · Скоба

Скоби за
транспортна линия.

Оригиналните пластмасови скоби се счупиха под циклично натоварване на фиксиращата шина на конвейера. Премоделирани в CAD с по-дебели радиуси в ъглите и подсилени фиксиращи куки; пресъздадени в PETG. Директна замяна на съществуващата шина - без промени по фиксажа.
Статус
В експлоатация
Ревизия
v2 / пресъздадено
Материал
PETG
Печат
Bambu X1C
● Счупен оригинал
Пресъздадено в PETG
PartForm · 2026
04 / 05 · Корпус

Корпус за
външна електроника.

Запечатан корпус за платка за наблюдение на открито. Проектиран изцяло от нулата: ASA за UV стабилност, странични вентилационни прорези за естествена конвекция, заключващ се с щракване капак, който издържа полеви условия, и вътрешни монтажни втулки, позиционирани спрямо платката на клиента. Брандиран директно върху капака в същата производствена сесия.
Статус
Монтирано
Метод
CAD от нулата
Материал
ASA
Печат
Bambu X1C

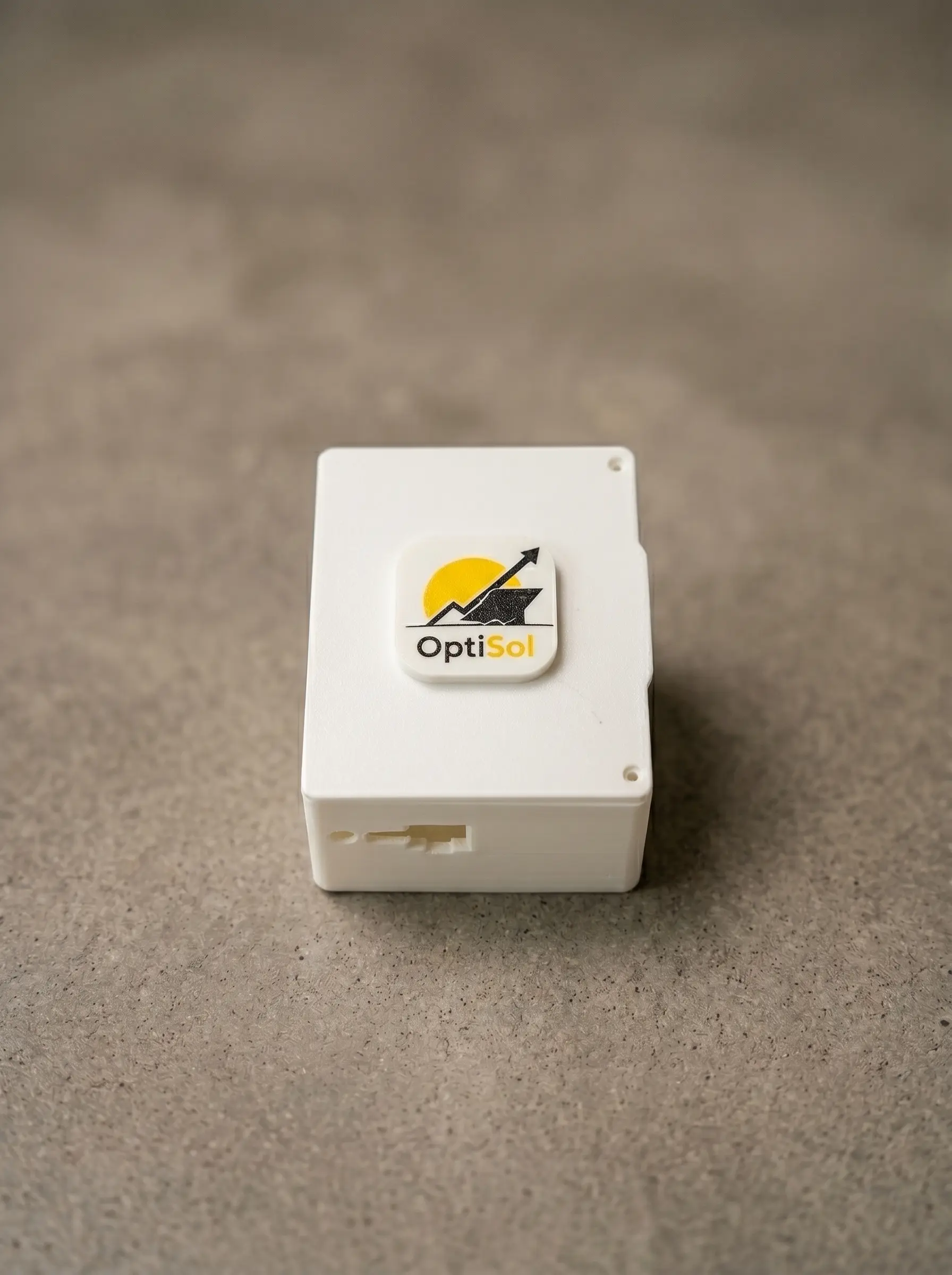

Outdoor electronics housing - sealed white ASA enclosure with branded lid
PartForm · 2026
05 / 05 · Механизъм

Шарнирна
модулна ръка.

Шарнирна многосекционна ръка с модулни звена - всяка секция е взаимозаменяема, ставите са оразмерени за повторно позициониране, а монтажът на крайния ефектор е с един и същи интерфейс в цялата фамилия. Проектирана за настолно фиксиране.
Виж още в галерията →

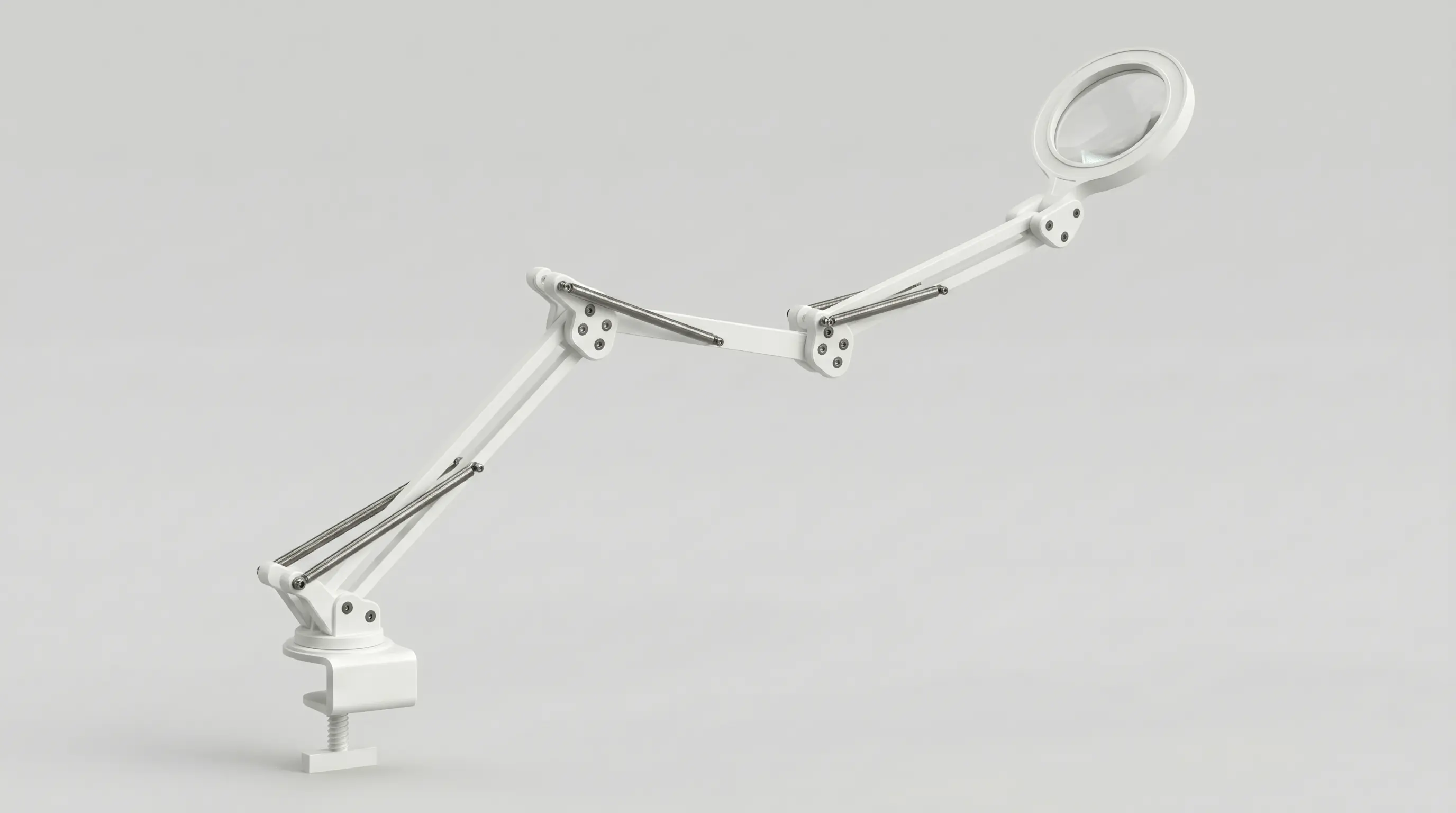

Articulated modular arm assembly - multi-joint linkage with interchangeable segments

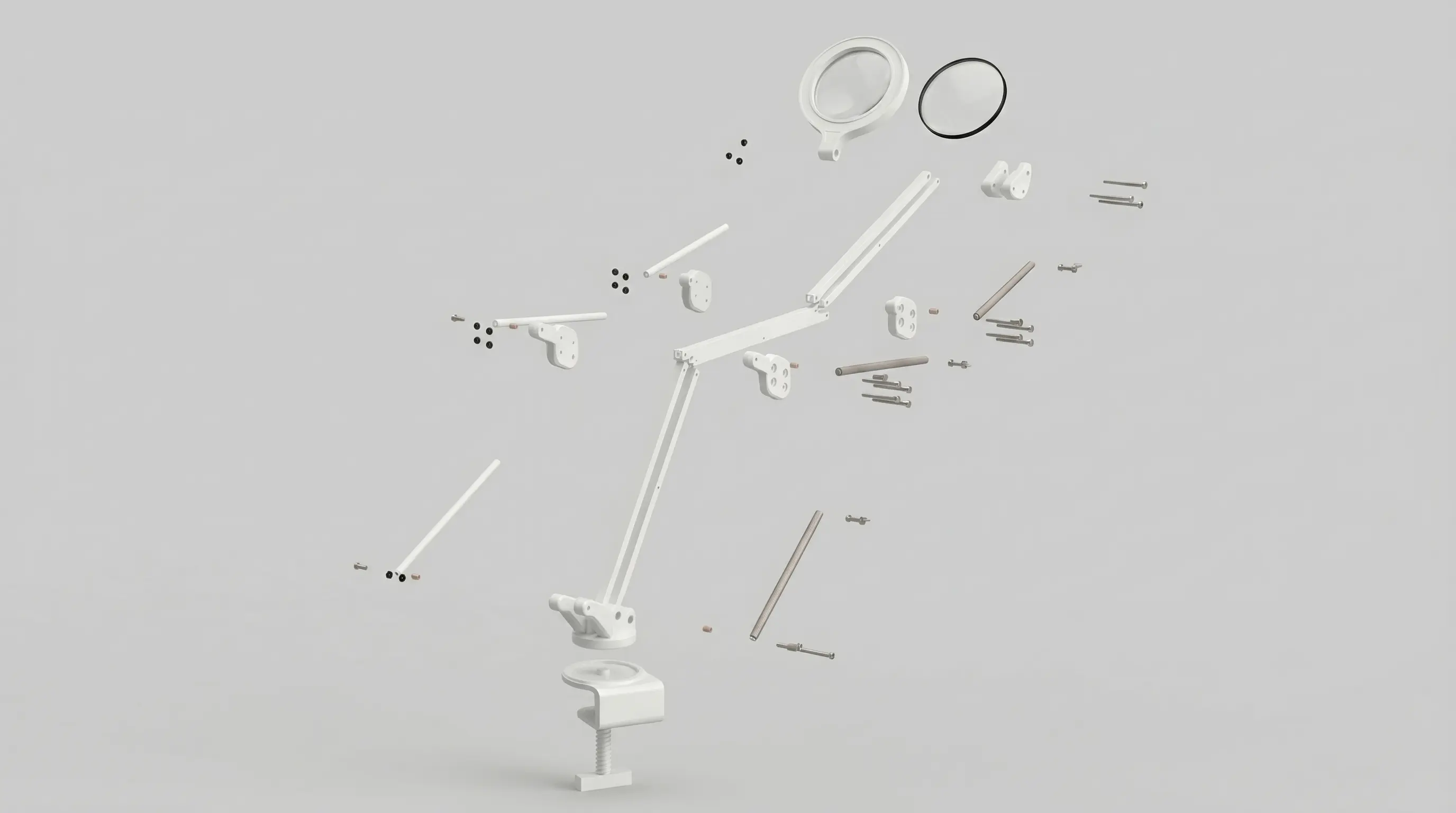

Articulated modular arm - exploded view with all segments, joints and fasteners separated
PartForm · 2026
Работен процес

От скица до доставена част.

01 · Задание
Задание и ограничения
Определяме функционалната цел, натоварванията, съпрягащите се части и твърдите размерни ограничения преди да стартираме CAD.
02 · CAD
CAD моделиране
Параметричен модел с референтна геометрия, функции и зависимости, така че ревизиите остават бързи и чисти.
03 · Слайсинг
Слайсинг и ориентация
Избор на ориентация за здравина по натоварения път; настройка на стени, запълване и позиция на шев.
04 · Печат
Многоматериален FDM
Инженерни и потребителски пластмаси, подбрани за всяка част според термичното, UV и конструктивното натоварване. Температурата на камерата се управлява при склонни към деформация печати.
05 · Проверка
Пасване, тест, итерация
Проверка с шублер, проба на сглобка, след това полева употреба. Поуките захранват v2 - повечето показани части са ревизия две.
